Essai Proctor : à quoi sert ce test de compactage des sols
Sur un chantier, on parle souvent de sol bien compacté comme d’une évidence. Pourtant, comment sait-on qu’un remblai est assez dense pour supporter une route, une dalle ou une fondation? L’essai Proctor apporte la réponse, dans un test de laboratoire simple, mais déterminant.
Cet essai établit la quantité d’eau idéale pour qu’un sol atteigne sa densité maximale au compactage. Comprendre à quoi il sert aide les techniciens, les ingénieurs juniors et les entrepreneurs à mieux saisir le lien entre le laboratoire et la qualité d’un ouvrage.
Ce guide explique son principe, son déroulement et ses applications.
Qu’est-ce que l’essai Proctor?
L’essai Proctor est un essai géotechnique réalisé en laboratoire. Mis au point par l’ingénieur Ralph R. Proctor en 1933, il détermine la relation entre la teneur en eau d’un sol et sa masse volumique sèche, pour une énergie de compactage donnée.
L’idée de départ est simple. Un même sol ne se compacte pas de la même façon selon sa teneur en eau. Trop sec, ses grains résistent au réarrangement. Trop humide, l’eau occupe la place que pourraient prendre les grains. Entre ces deux extrêmes existe un point optimal.
L’essai cherche justement à localiser ce point. En faisant varier la teneur en eau et en mesurant la densité obtenue, on identifie la combinaison qui rend le sol le plus dense possible.
À quoi sert l’essai Proctor en construction?
L’objectif final n’est pas théorique. Un sol bien compacté présente peu de vides, une forte densité, une bonne résistance et une faible perméabilité. Ces propriétés conditionnent la stabilité et la durabilité des ouvrages de génie civil.
L’essai sert de référence pour le compactage des sols en construction dans plusieurs contextes.
- Concevoir des remblais stables
- Préparer les plateformes de fondation
- Contrôler le compactage des couches de chaussée
- Valider la qualité d’un remblai en cours de chantier
- Limiter les risques de tassement des ouvrages
Un sol mal compacté peut entraîner des tassements excessifs, des infiltrations d’eau et une perte de portance. C’est pourquoi l’essai Proctor accompagne souvent une étude géotechnique, qui caractérise le terrain avant la conception d’un ouvrage.
Comment se déroule l’essai Proctor en laboratoire
La méthode suit un protocole normalisé. Un échantillon représentatif du sol est prélevé, puis séché, broyé et tamisé. On prépare ensuite plusieurs portions à des teneurs en eau croissantes, de part et d’autre de l’optimum présumé.

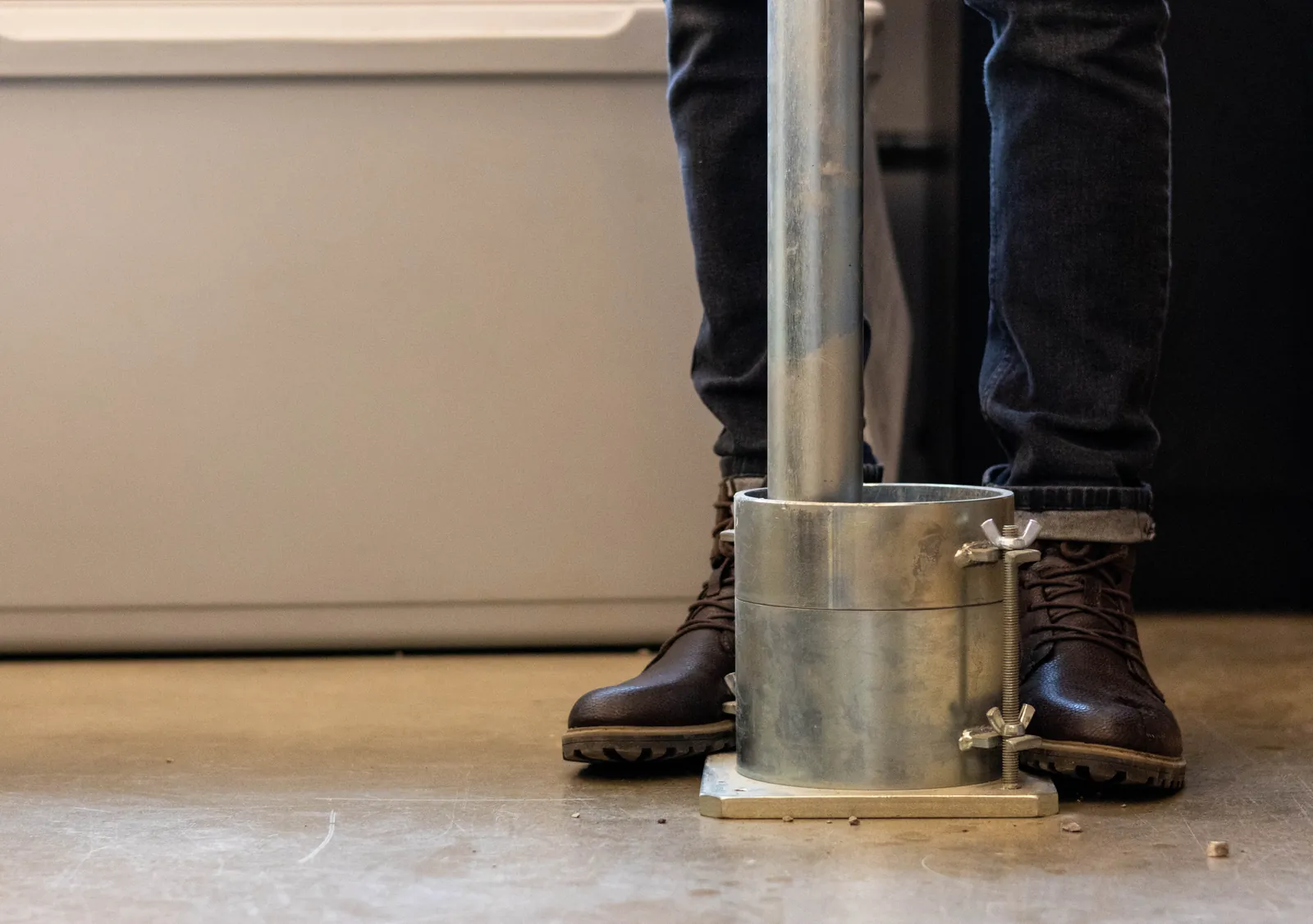

Chaque portion est compactée dans un moule cylindrique normalisé, en couches successives, à l’aide d’une dame qui applique un nombre défini de coups. On pèse ensuite le moule et le sol compacté, puis on mesure la teneur en eau réelle pour calculer la masse volumique sèche.

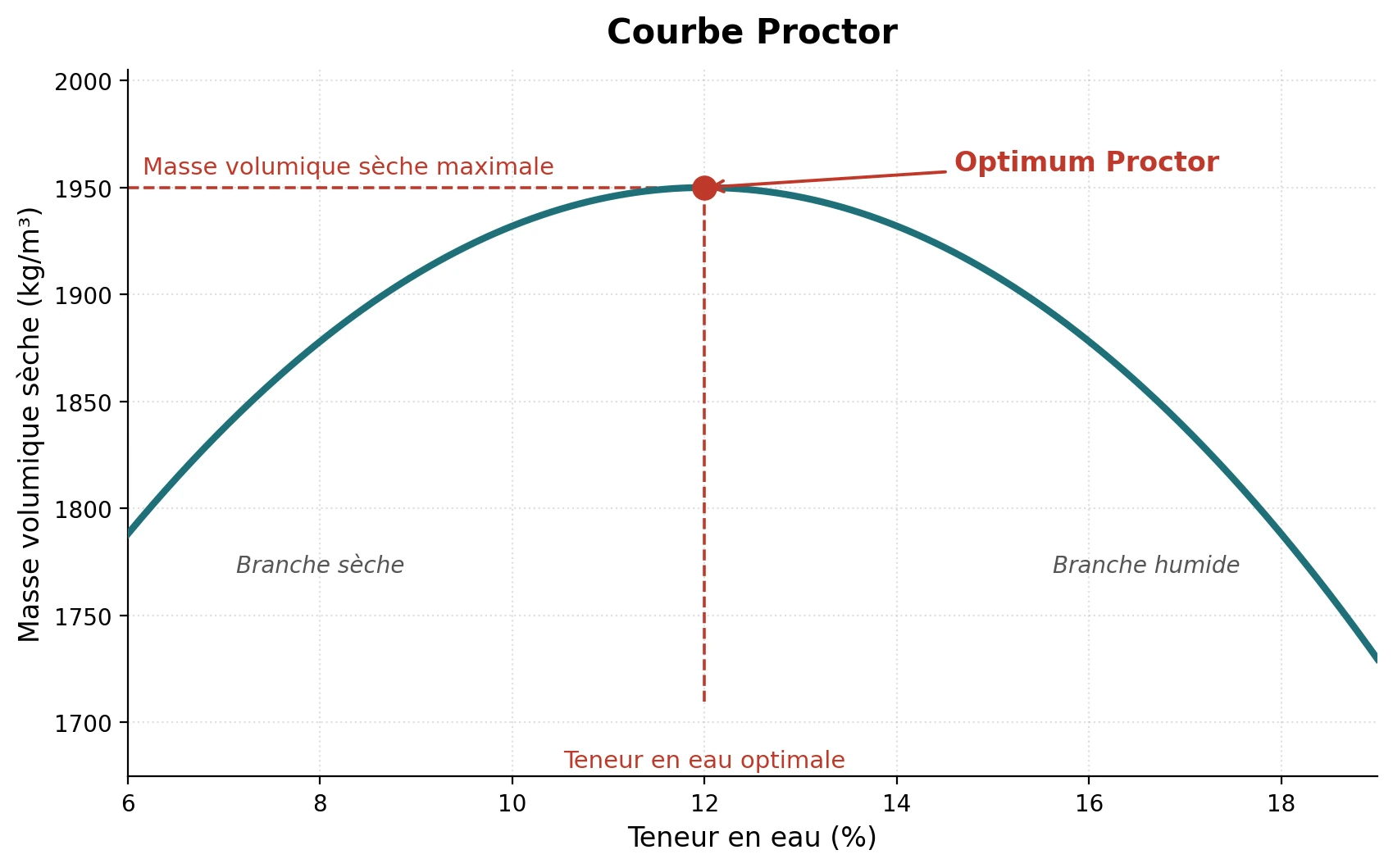

Les résultats sont reportés sur un graphique. La courbe obtenue a la forme d’une cloche. Comme le précise la norme ASTM D698, le sommet de cette courbe correspond à la masse volumique sèche maximale et à la teneur en eau optimale, soit l’optimum Proctor.
Cet optimum devient la cible. Sur le terrain, on cherchera à reproduire cette densité, en maintenant le sol près de sa teneur en eau optimale au moment du compactage.
Pour obtenir une référence de compactage fiable dès le départ, faites réaliser vos essais de sol dans un laboratoire d’essais de matériaux qualifié.
Proctor normal et Proctor modifié : quelle différence?
Il existe deux variantes principales de l’essai, qui se distinguent par l’énergie de compactage appliquée. Le tableau suivant les compare.
| Caractéristique | Proctor normal | Proctor modifié |
|---|---|---|
| Masse de la dame | 2,5 kg | 4,5 kg |
| Dimension du moule | 101,6 mm | 152,4 mm |
| Hauteur de chute | 304,8 mm | 457,2 mm |
| Nombre de coups | 25 | 56 |
| Énergie de compactage | Plus faible | Plus élevée |
| Norme de référence | ASTM D698 | ASTM D1557 |
| Usage typique | Petits ouvrages et sols fins | Chaussées et ouvrages à fortes charges |
Le Proctor modifié reproduit les conditions de compactage des engins modernes, plus puissants. Il donne une densité sèche maximale plus élevée, à une teneur en eau optimale plus faible. Au Québec, la norme CAN/BNQ 2501-255 encadre l’essai avec énergie de compactage modifiée.
Le choix entre les deux dépend du projet. Une couche de chaussée soumise à un fort trafic ne demande pas la même référence qu’un petit remblai.

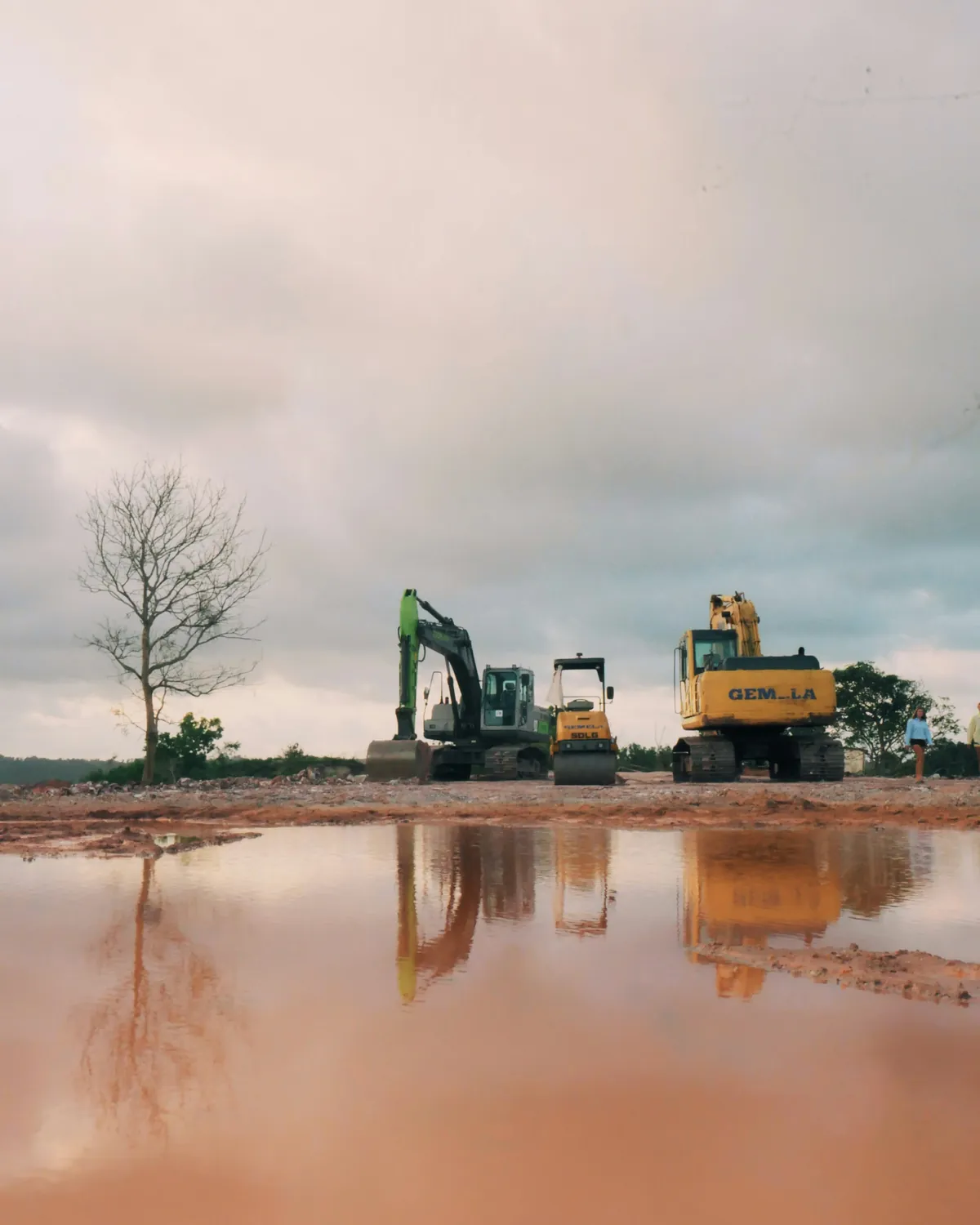

Du laboratoire au chantier : le contrôle du compactage
L’essai Proctor n’a de valeur que s’il guide le travail sur le terrain. C’est lui qui fournit la référence pour le contrôle de compactage au Québec et ailleurs.
Sur le chantier, on mesure la densité réelle du sol compacté, puis on la compare à la densité sèche maximale obtenue en laboratoire. On exprime le résultat en pourcentage de compaction. Un seuil minimal est généralement exigé selon le type d’ouvrage, ce qui permet de vérifier que la stabilité requise est atteinte.
Ce va-et-vient entre le laboratoire et le chantier illustre bien le rôle de l’essai. Il transforme une donnée mesurée en critère de qualité applicable, et relie la conception à l’exécution. Une expertise géotechnique assure la cohérence de cette chaîne, de la caractérisation du sol au contrôle final.
Pourquoi la teneur en eau change tout
Au cœur de l’essai Proctor se trouve un constat parfois contre-intuitif. Ce n’est pas en asséchant un sol au maximum qu’on le rend le plus dense, et ce n’est pas non plus en le détrempant. L’eau joue un rôle nuancé.
Sur la branche sèche de la courbe, l’eau agit comme un lubrifiant. Elle aide les grains à glisser les uns sur les autres et à se réarranger dans une configuration plus compacte sous l’effet de l’énergie de compactage. Tant que cette eau reste insuffisante, les grains résistent au mouvement.
Sur la branche humide, l’effet s’inverse. L’eau en excès occupe un volume qui pourrait être pris par des grains solides. L’énergie de compactage ne parvient plus à l’évacuer, et la densité sèche chute. Entre ces deux comportements se situe l’optimum.
Cette compréhension a une portée directe sur le chantier. Un sol mis en place trop sec ou trop humide n’atteindra pas la densité visée, peu importe l’effort de compactage. Maintenir la teneur en eau près de l’optimum déterminé en laboratoire est donc une condition concrète de réussite.
Conclusion
L’essai Proctor répond à une question concrète, soit la quantité d’eau idéale pour compacter un sol à sa densité maximale. En localisant cet optimum, il fournit la référence qui guide la conception des remblais, des plateformes et des couches de chaussée, et qui sert ensuite au contrôle de la qualité sur le chantier.
Du laboratoire au terrain, ce test simple en apparence soutient la stabilité des ouvrages et limite les risques de tassement.
Pour faire réaliser des essais de sol ou planifier un contrôle de compactage, vous pouvez vous adresser à un laboratoire d’essais de matériaux qualifié.
FAQ
À quoi sert l’essai Proctor?
L’essai Proctor détermine la teneur en eau optimale à laquelle un sol atteint sa masse volumique sèche maximale, pour une énergie de compactage donnée. En construction, cette référence guide le compactage des remblais, des plateformes de fondation et des couches de chaussée. Elle assure que le sol est assez dense pour supporter les charges et pour limiter le tassement des ouvrages au fil du temps.
Qu’est-ce que la règle de Proctor?
La règle de Proctor exprime le lien entre la teneur en eau d’un sol et sa masse volumique sèche après compactage. Reportée sur un graphique, elle forme une courbe en cloche. Le sommet de cette courbe indique l’optimum Proctor, soit la teneur en eau optimale qui permet d’atteindre la densité sèche maximale du sol pour une énergie de compactage donnée et fixée à l’avance en laboratoire.
Quelle est la différence entre Proctor normal et modifié?
La différence tient à l’énergie de compactage appliquée. L’essai normal utilise une dame de 2,5 kilogrammes, tandis que l’essai modifié emploie une dame de 4,5 kilogrammes, donc une énergie plus élevée. Le Proctor modifié donne une densité sèche maximale supérieure, à une teneur en eau optimale plus faible, et sert surtout pour les couches de chaussée et les ouvrages soumis à de fortes charges répétées.
